無機纖維噴涂保溫系統(tǒng)全面解析
無機纖維噴涂保溫系統(tǒng)是一種新型的建筑保溫技術(shù)，采用無機纖維材料（如巖棉、玻璃棉、礦渣棉等）通過專用噴涂設(shè)備與粘結(jié)劑混合后，直接噴涂在建筑基層表面，形成連續(xù)、無接縫的保溫層。該系統(tǒng)兼具保溫、吸聲、防火等功能，廣泛應(yīng)用于建筑外墻、屋頂、地下室、設(shè)備管道等部位。
一、系統(tǒng)組成及材料特性
1. 無機纖維主要材料
巖棉纖維：以玄武巖為主要原料，熔點高（≥1000℃），防火性能優(yōu)異（A級不燃）。
玻璃棉纖維：以石英砂、石灰石等為原料，導(dǎo)熱系數(shù)低（0.032~0.040W/(m·K)），吸聲性能好。
礦渣棉纖維：以工業(yè)礦渣為原料，成本較低，但耐水性稍差。
粘結(jié)劑：通常為水性環(huán)保膠（如丙烯酸類），確保纖維與基層粘結(jié)牢固，同時不影響防火性能。
罩面層（可選）：部分系統(tǒng)會在噴涂層表面增加抗裂砂漿+網(wǎng)格布或?qū)Ｓ蔑椕嫱繉樱蕴岣吣途眯院兔烙^性。

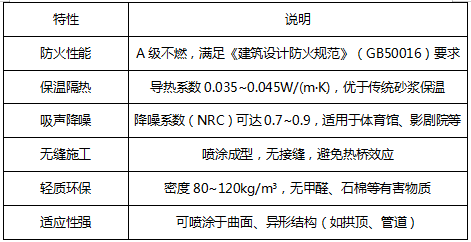

2.系統(tǒng)特點
二、施工工藝流程
1. 基層處理
清理基層（混凝土、金屬、砌體等），去除油污、灰塵，修補裂縫。
基層含水率≤10%，必要時涂刷界面劑增強粘結(jié)力。
2. 設(shè)備調(diào)試：噴涂機壓力調(diào)整（0.3~0.5MPa），確保纖維與膠液混合均勻。
3. 分層噴涂施工
第一層（底涂層）：厚度10~15mm，保證粘結(jié)牢固。
第二層（主保溫層）：達(dá)到設(shè)計厚度（通常20~50mm），密度均勻。
角度與距離：噴槍與基層距離300~500mm，垂直噴涂。
4. 表面修整：噴涂后采用壓平工具修整表面，確保平整度（允許偏差≤3mm/2m）。
5. 罩面處理（可選）： 噴涂層干燥后（一般24~48小時），涂刷抗裂砂漿+網(wǎng)格布或?qū)Ｓ蔑椕嫱繉印?/span>
三、關(guān)鍵質(zhì)量控制點
1. 材料配比：纖維與粘結(jié)劑的混合比例需嚴(yán)格按廠家要求，避免膠量過少（粘結(jié)不牢）或過多（影響防火性能）。
2. 噴涂厚度控制：采用探針或測厚儀隨機檢測，偏差不超過±2mm。
3. 環(huán)境要求：施工溫度5~35℃，濕度≤85%，雨天、大風(fēng)天禁止施工。
4. 防火節(jié)點處理：在電氣線路、管道貫穿處預(yù)留防火封堵材料（如防火泥）。
5. 成品保護(hù)：噴涂后24小時內(nèi)避免水沖或碰撞，罩面層施工前需完全干燥。
四、優(yōu)缺點分析
1.優(yōu)點
防火安全：A級不燃材料，適用于高層建筑、人員密集場所。
施工高效：機械化噴涂，工期比傳統(tǒng)保溫縮短50%以上。
適用復(fù)雜結(jié)構(gòu)：可覆蓋鋼結(jié)構(gòu)、曲面、管道等傳統(tǒng)保溫難以施工的部位。
2.缺點
成本較高：材料及設(shè)備投入高于EPS/XPS板系統(tǒng)。
表面強度低：需罩面層增強抗沖擊性，否則易破損。
對施工技術(shù)要求高：噴涂不均勻可能導(dǎo)致保溫性能下降。
五、應(yīng)用場景
1. 公共建筑：體育館、劇院、機場（需吸聲+防火）。
2. 工業(yè)建筑：鋼結(jié)構(gòu)廠房、冷庫（防冷凝）。
3. 特殊結(jié)構(gòu)：異形屋頂、管道、設(shè)備保溫。
4. 既有建筑改造：可直接噴涂于舊墻面，無需拆除原有基層。
六、未來發(fā)展趨勢
1. 高性能纖維開發(fā)：如超細(xì)玻璃棉，進(jìn)一步提升保溫、吸聲性能。
2. 智能化施工：結(jié)合機器人噴涂，提高精度和效率。
3. 復(fù)合系統(tǒng)應(yīng)用：與相變材料（PCM）結(jié)合，實現(xiàn)動態(tài)調(diào)溫。
總結(jié)
無機纖維噴涂保溫系統(tǒng)憑借其優(yōu)異的防火性、無縫施工和適應(yīng)復(fù)雜結(jié)構(gòu)的能力，在建筑節(jié)能領(lǐng)域具有獨特優(yōu)勢。但需嚴(yán)格把控材料質(zhì)量、施工工藝和節(jié)點處理，以確保系統(tǒng)長期穩(wěn)定性。未來隨著技術(shù)升級，其應(yīng)用范圍將進(jìn)一步擴大。以上解答僅供參考。如需進(jìn)一步了解具體施工案例或技術(shù)參數(shù)，可聯(lián)系我司專業(yè)施工團隊。
